線切割加工冷沖模架導柱導套孔，怎樣保證同心？線切割經常會加工五金冷沖模具，特別是模具的導柱孔，為了保證導致孔的同心度，有以下三種辦法：

1，如果條件允許將幾塊模板疊加線切割加工，這樣他們之間的同心度絕對一致。另外的模板加工導套孔的時候，找之前的 但是這種情況不一定條件允許，因?yàn)榻黄诳赡芊浅５木o迫，不能同時加工。

2，分別加工幾塊模板，都采取同樣的單邊碰邊和分中碰數的方式，這樣導致幾塊模板的加工基準一次性，來保證同心度。

第三，如果幾塊模板的加工同心度要求非常的高，相對來講，模具的精度要求比較高，而且導柱孔的孔間距比較長，因此，需要線切割機床的跳步精度非常之高。線切割加工，幾塊模板是分開加工的，要求線切割加工精度要一致性非常高。這樣最好選用跳步精度比較高的，伺服中走絲線切割機床。伺服電機是直接連接在絲桿上面，沒有傳動比，精度也非常的高。

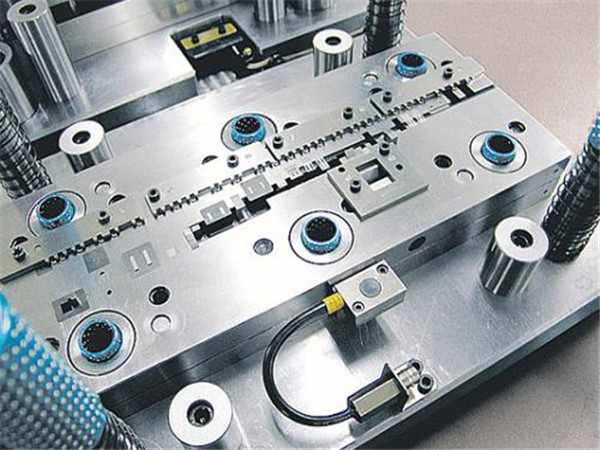

冷沖模具的導柱孔，導套和導柱，經常要滑動運動，如果同心度差的話，會導致模具的使用壽命降低。

線切割加工為了保證冷沖模具導柱導套孔的同心度，必須注意以上三點。
